鋼壩閘門介紹

　　鋼 壩

　　鋼壩是底軸驅動翻板閘門，在水利水電建設中，隨著城市用水、景觀建設及環境整治和灌溉、發電的需要，翻板閘，水閘和橡膠壩得到廣泛的運用。然而，橡膠壩生產復雜，運行時充水(充氣)升壩或放水(放氣)塌壩時間較長，影響快速截流或泄洪，并且橡膠易于老化，容易發生質量事故。鋼結構閘門及翻板閘克服以上弊端，結構簡單，
節省土建投資，并且可以立門蓄水，臥門行洪排澇，適當開啟調節水位，還可以利用閘門門頂過水，形成人工瀑布的景觀效果。

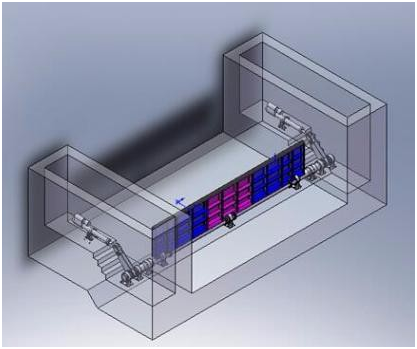

　　鋼壩閘門結構包括若干相互固定的門葉，門葉下端固定連接底橫軸。底橫軸兩端設有搖臂支撐，通過液壓系統對底橫軸進行控制，從而實現鋼壩立起和臥倒的動作，從而實現調蓄水位的功能。

　　閘門采用鋼材，表面進行熱噴鍍鋅防腐處理，堅固耐用，運轉件采用復合材料，在水下運行無需加潤滑油。閘門通過液壓設備啟閉，速度快，一般幾分鐘之內即可完成。特有的鎖定裝置，可以有效的控制閘門開啟的角度，水位可以任意調節。

　　我司鋼壩閘門最大轉角不小于 90°，并且可以在任意設定角度使閘門處于鎖定狀態。鋼壩閘門采用液壓啟閉機驅動，工程工況下運行速度可達到
3-5m/min，一般不超過 10min
即可完成升壩和塌壩，可有效保證突發洪水時能及時泄洪。鋼壩閘控制系統按“少人值守”進行設計，以“分層管理、集中控制”為原則組成控制中心、現地控制和設備三層拓撲結構。具體說明如下：

　　第一層控制中心層。以樞紐控制中心網管型交換機為核心，通訊協議為 TCP/IP，通信網絡數據吞吐率為
100Mb/s。該層完成系統的數據分析、監測、控制、通信及管理調度等功能，顯示鋼壩閘門工作過程中的工藝參數、電氣參數、設備運行狀態(工作/停止/故障)和閘門開度等。

　　第二層為現地控制。控制平臺主要完成對現場設備的數據采集、順序控制流程、邏輯控制流程以及與系統中其他裝置的數據交換等。控制層網絡采用 TCP/IP
網絡以及環形拓撲結構，實現控制信號的高速傳輸。

　　第三層為設備層。利用 Unity PLC 上 MB 通訊接口對 MCC 柜中的軟啟動器和其他智能儀器進行多點通訊。

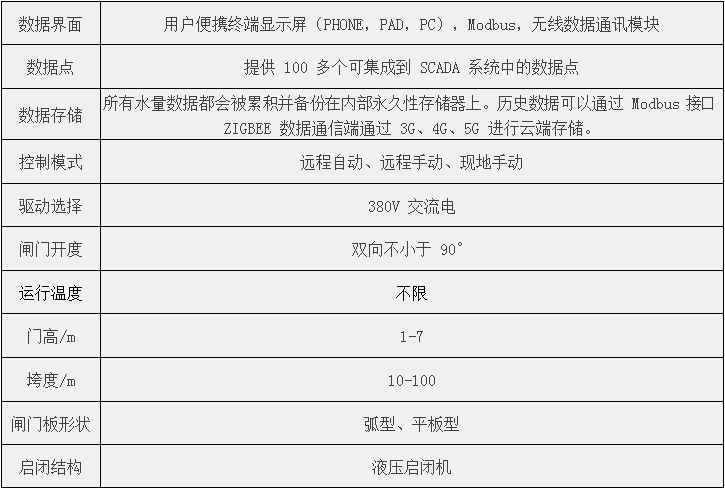

　　鋼壩閘控制系統操作運行設有“遠程自動、遠程手動、現地手動”三種工作模式。

　　液壓壩同步控制、閘門復位控制、極限位置控制、液壓系統主要回路壓力測量、電機及油泵運行狀態測量。
